Painéis que chegam testados e documentados
Distribuição, comando e automação montados com organização interna, identificação de cada componente e verificação conforme NBR IEC 61439. O painel sai da fábrica pronto para a medição e a automação que vêm depois.
O que montamos
| Painel | Função | Itens típicos |
|---|---|---|
| QGBT | Distribuição geral de baixa tensão | Disjuntores abertos e caixa moldada, barramentos, multimedidores, transferência e paralelismo |
| CCM | Partida e proteção de motores | Gavetas ou módulos fixos, inversores, soft-starters, relés de proteção |
| Painel de comando | Comando local de máquinas e processos | Botoeiras, sinalização, relés de segurança, intertravamentos NR-12 |
| Painel de automação | Abriga o CLP e a rede | CPU, cartões de I/O, switches industriais, fontes redundantes |
| Remota I/O | Aquisição de sinais no campo | I/O distribuído, conversores de sinal, comunicação com o CLP central |
| Quadros de distribuição | Iluminação e utilidades | Disjuntores, DR, DPS, medição setorial |

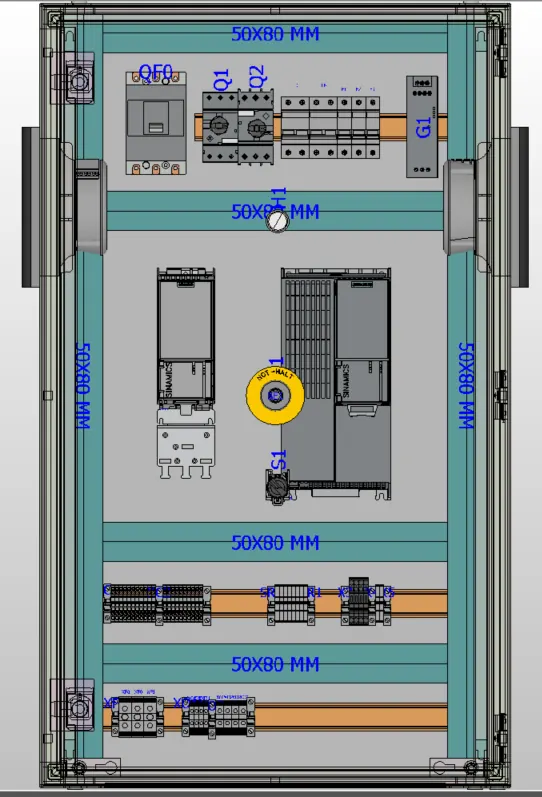

Do modelo 3D ao painel pronto para o FAT

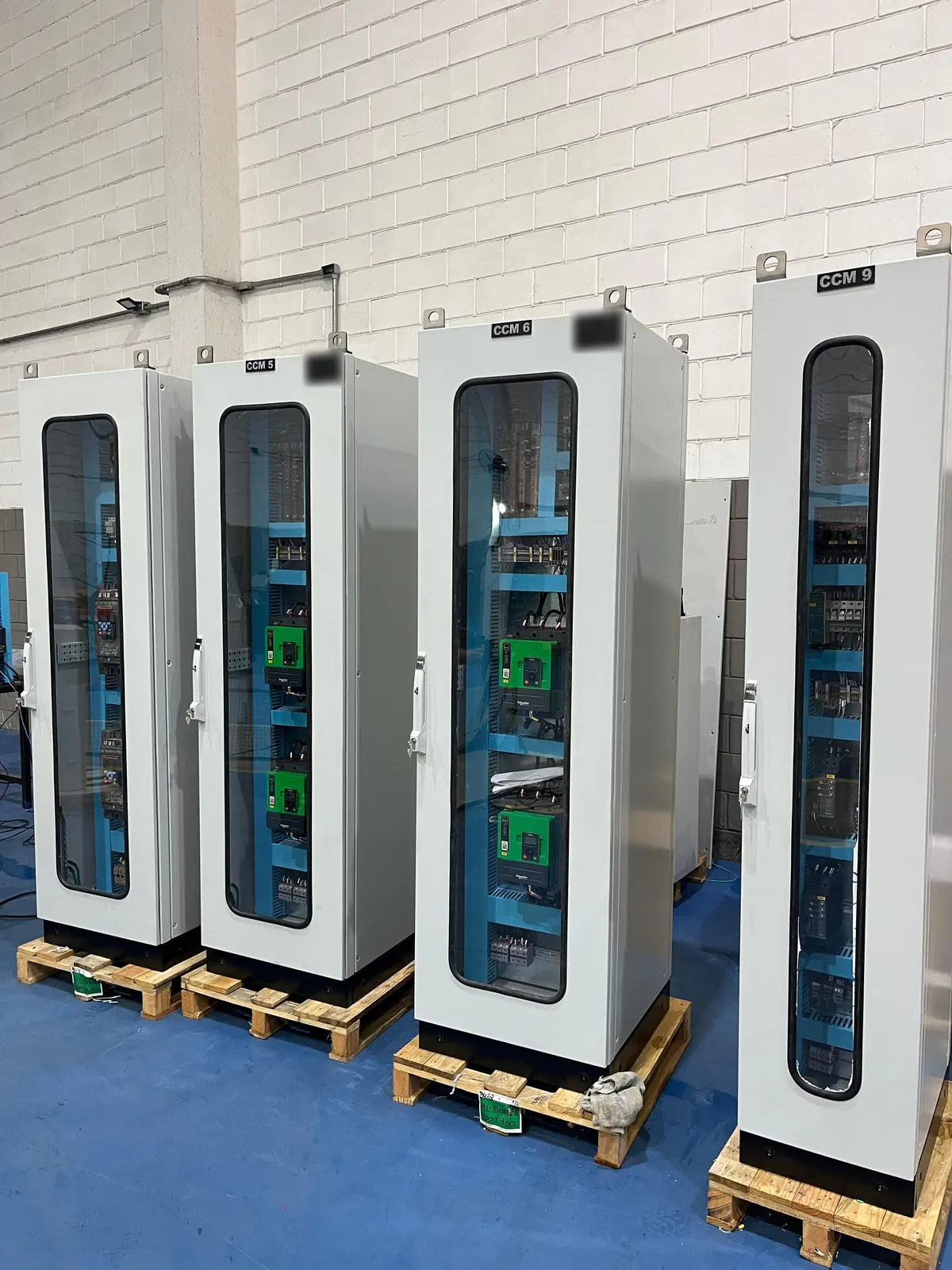

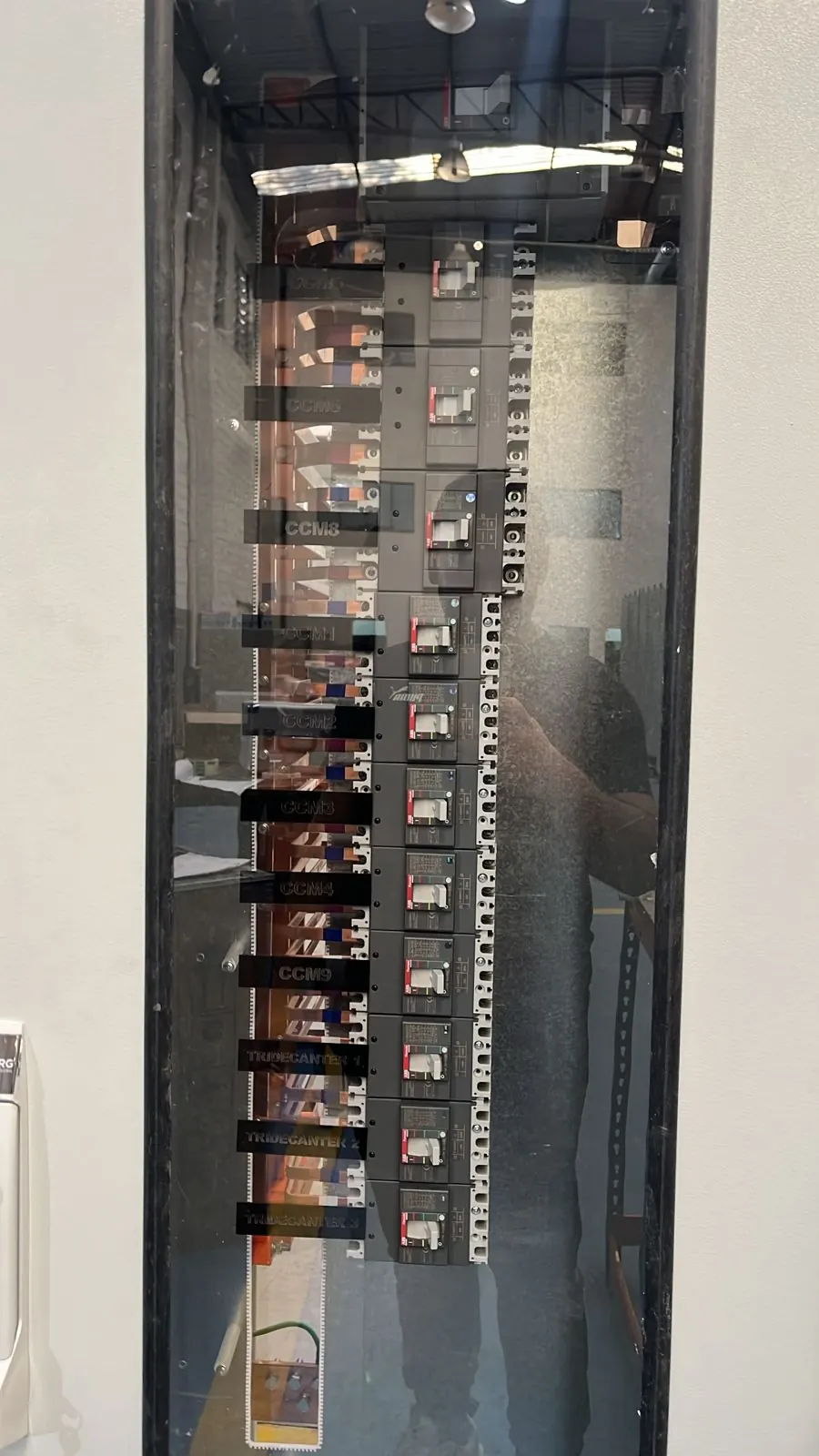

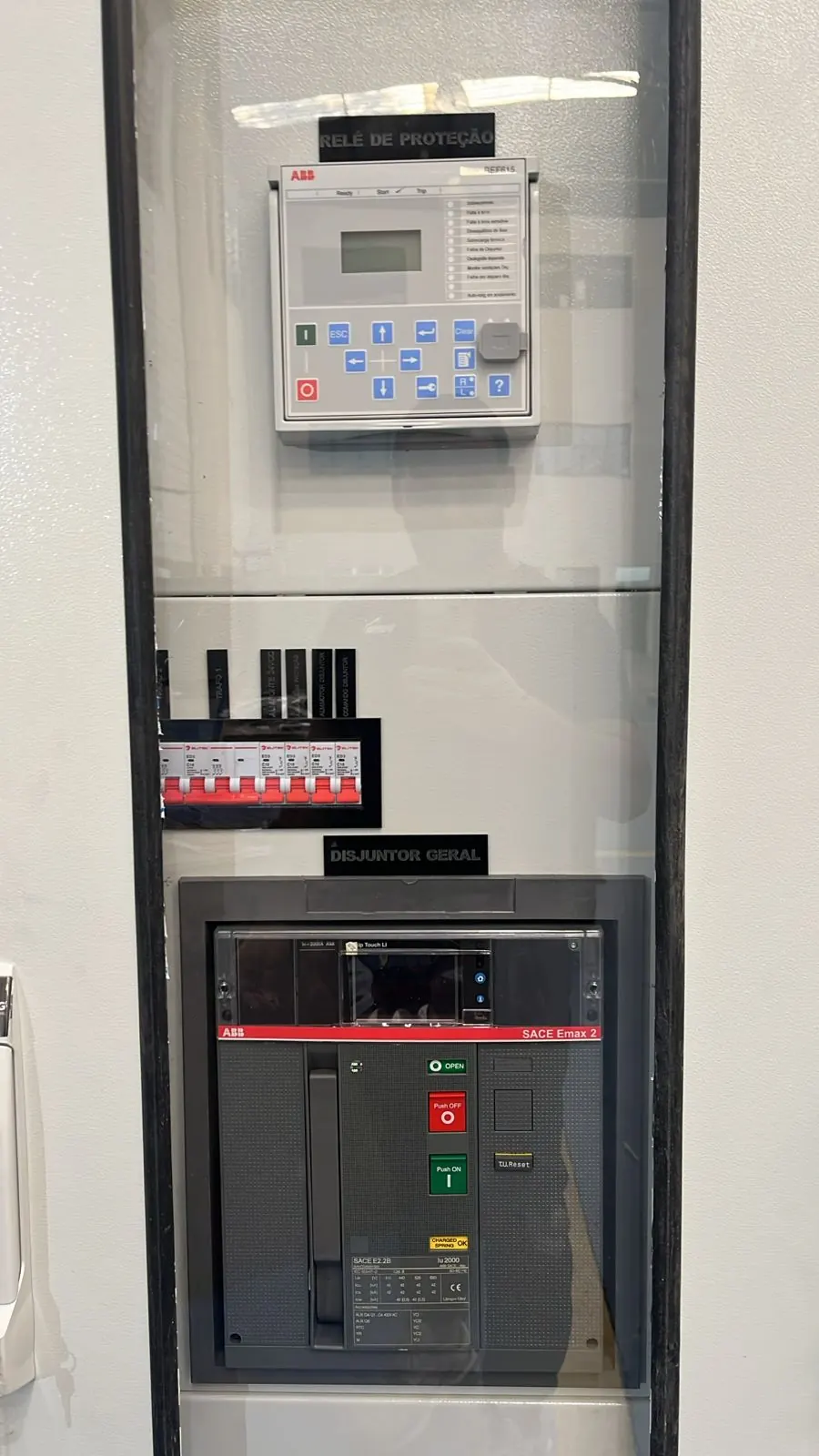

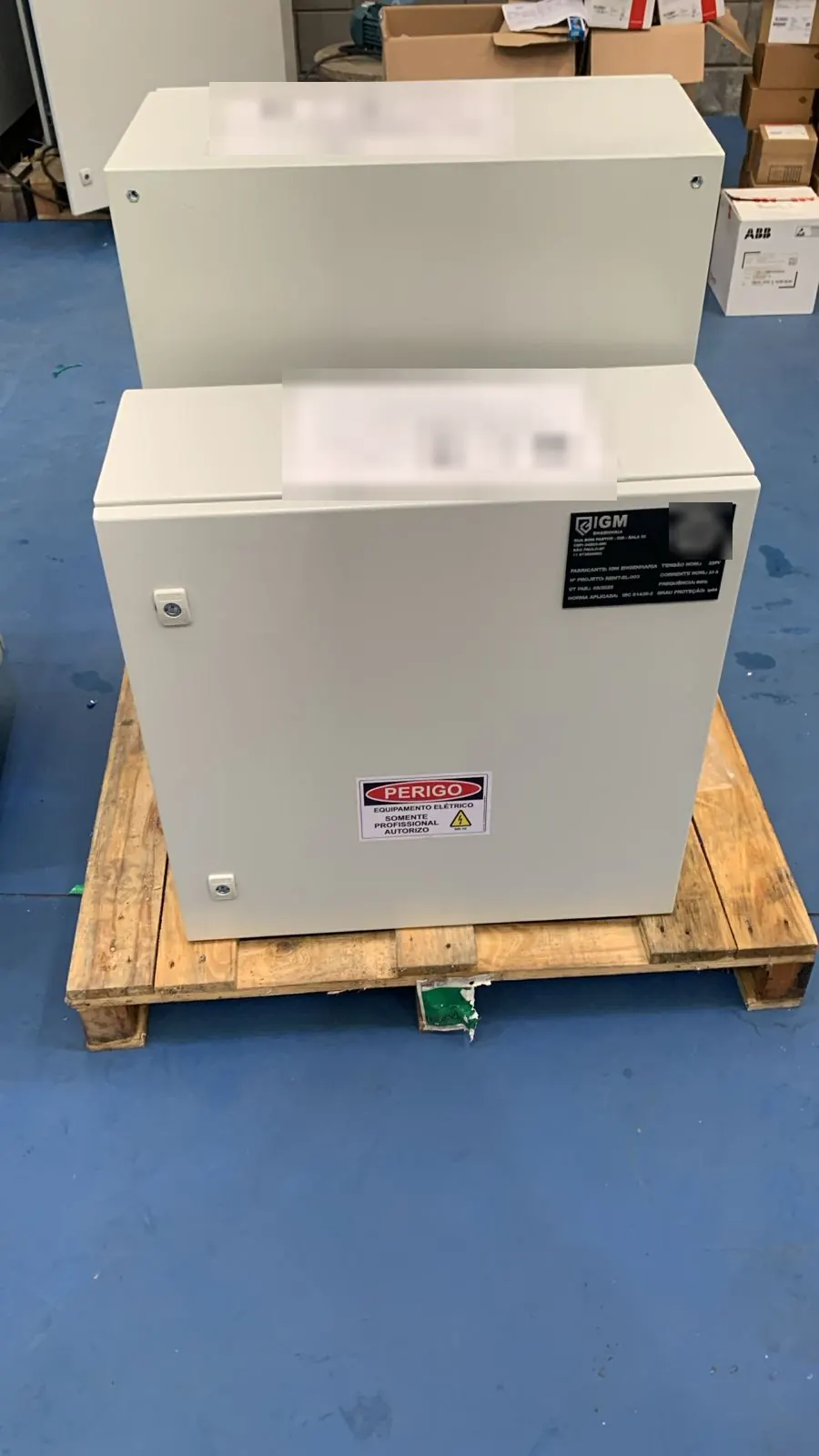

Dados de clientes e placas de identificação foram ocultados nas fotos.
TTA e PTTA viraram verificação de projeto
A antiga divisão entre conjuntos totalmente testados (TTA) e parcialmente testados (PTTA) deu lugar à verificação de projeto da NBR IEC 61439. Na prática, o painel precisa comprovar elevação de temperatura, suportabilidade a curto-circuito, distâncias de isolação e proteção contra choque, por ensaio, cálculo ou regra de projeto.
A IGM monta cada painel dentro desse critério e entrega a documentação que mostra como cada requisito foi atendido.
- NBR IEC 61439-1 e -2. Conjuntos de manobra e controle de baixa tensão.
- NR-10. Segurança em instalações elétricas, identificação e bloqueio.
- NR-12. Segurança em máquinas: categorias de parada e relés de segurança.
- NBR 5410. Instalações elétricas de baixa tensão.
Como um painel é feito
- 1
Especificação
Lista de cargas, níveis de curto, grau de proteção e espaço disponível.
→ memorial e diagrama unifilar - 2
Projeto
Diagramas, layout 3D e lista de materiais para aprovação.
→ projeto aprovado - 3
Montagem
Fiação identificada, canaletas organizadas, torque registrado.
→ painel montado - 4
FAT
Testes de isolação, continuidade, funcional e de comunicação com o cliente.
→ relatório de FAT - 5
Entrega
Embalagem para transporte, comissionamento em campo e as built.
→ documentação final e ART
QGBT de expansão com dois transformadores em paralelo
Em uma usina de bioenergia no Pará, a IGM conduziu a engenharia de comissionamento do QGBT de expansão da extração, incluindo a análise do paralelismo entre transformadores para eliminar corrente circulante antes da operação contínua.
Ver todos os casesPainel preparado para o VILI
Multimedidores e TCs previstos no projeto, com comunicação Modbus ou PROFINET até o CLP. Quando a gestão de energia entra, não é preciso abrir o painel de novo.
Conhecer o VILIEnvie a especificação do seu painel
Diagrama unifilar, lista de cargas ou só uma foto do painel atual já bastam para começar. Respondemos em até 1 dia útil.
